行政区地图

1.1 介绍与演示​

Preview

区域地图控件可实现省市的下钻操作。需要数据表有省/市/县维度的数据，否则无法使用此控件进行数据展现。

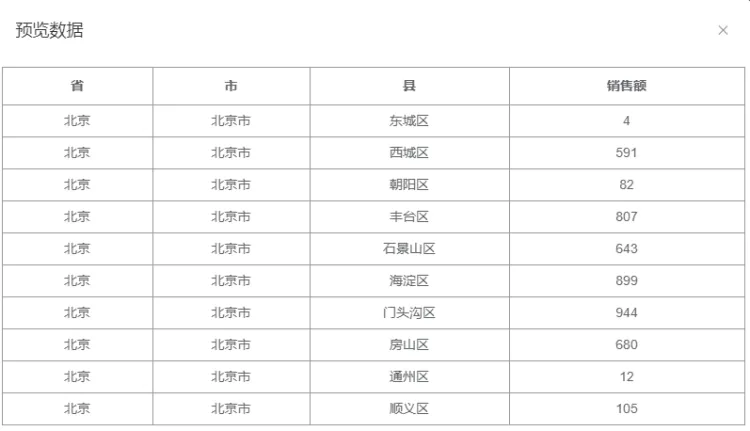

1.2 数据实例​

Preview

1.3 创建地图​

1.进入到报表设计界面，点击区域地图按钮，就会在当前报表插入一个地图。

2.在构建好的地图数据设置中，选择要配置的数据表，填充关联表，选择维度，度量。

3.然后再将维度字段匹配上相应的地图区域属性。

Preview

另外：区域地图控件还支持初始锁定市/县的功能。
在高级属性里，选择地图区域位北京-全部。则地图控件就会默认只显示北京的市区。

1.4 数据要求​

1.至少要配置三个维度和一个度量
2.维度必须是省、市、县的数据，并且省字段不能有“省”，“市”后缀。比如“北京市”要写成“北京”
3.度量必须为数字类型数据

1.5属性​

1.基础属性主要是控件的背景、边框、标题、选择器等属性的修改。
2.高级属性

  • 图形基础
    地图区域：设置地图默认显示区域。
    区域样式：可以定义区域颜色、边框颜色和粗细。
    显示文字：设置文字是否显示。
    固定地图：设置地图是否固定。
    字体样式：设置字体大小和字色。

  • 高亮设置
    设置高亮时得颜色。
    区域样式：可以定义区域颜色、边框颜色和粗细。
    字体样式：设置字体大小和字色。

  • 阴影设置
    调整图形阴影颜色、模糊程度以及偏移距离。

  • 提示框
    调整鼠标移动到控件上时的提示框样式。
    显示提示：设置提示框是否显示。
    背景色：设置背景颜色。
    文字样式：设置字体颜色和字体大小。
