基础关系图

1 基础关系图​

1.1 介绍与演示​

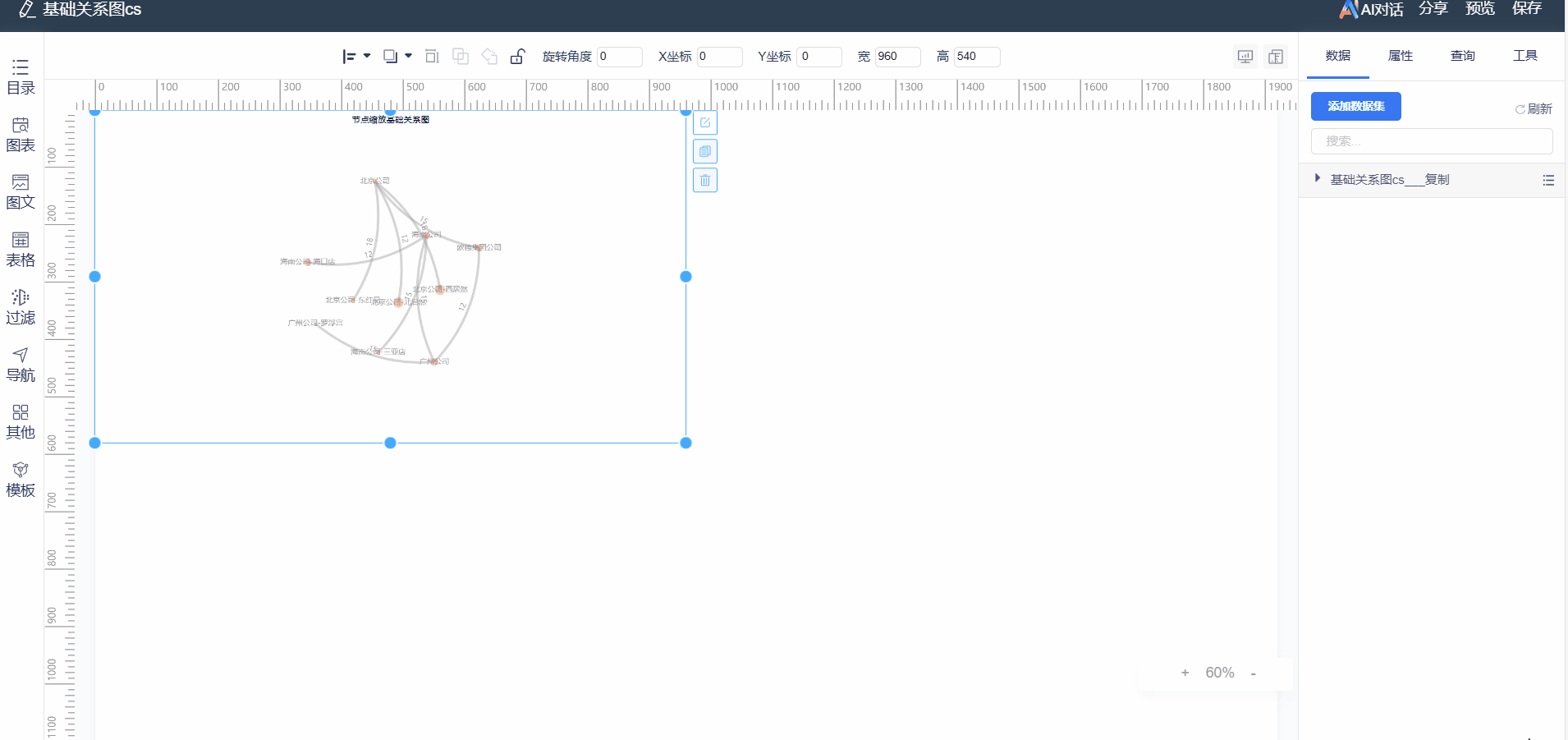

Preview

基础关系图是用图形化方式呈现数据间关联的工具，核心以 “节点”（如实体、对象、数据项）和 “连线”（如关联关系、逻辑链路）构成，直观展示 “谁与谁有关” 及关联类型（如父子、从属、关联）。

1.2 使用教程​

1.2.1 基础属性​

基础属性可以对本控件的背景、边框、标题、选择器等属性的修改。

  1. 背景：颜色（纯色、渐变颜色）、背景图（显示方式）等设置；
  2. 边框：是否圆角（圆角度数设置）、边框（是否存在、边框尺寸、边框颜色、是否阴影）等设置；
  3. 标题：控件标题（是否显示）、显示高度、标题背景设置、字体样式设置、超链接、字体位置等设置；
  4. 选择器：选择器（是否显示）、背景设置、字体、展现方式（根据不同宽度来调整大小：窗口等分、分别定义占比、分别定义绝对宽度）等设置；

1.2.2 高级属性​

  • 图形基础​

图形边距：上边距、下边距、左边距、右边距
节点拖拽：设置图表节点是否允许手动拖拽调整位置。
显示方向：选择图表节点排列为水平方向或垂直方向。
对齐方式：选择同一层级节点的排列对齐规则。

  • 节点设置​

最小基准倍率：设置最小基准倍率的数值范围。
最大基准倍率：设置最大基准倍率的数值范围。
节点形状：设置节点需要的形状。如：圆形、矩形、三角等。
节点颜色：设置节点的颜色。
描边类型：设置描边的类型。如：实线、虚线等。
描边颜色：设置描边的颜色。
描边线宽：设置边线宽度的范围。

  • 连线设置​

连线长度：设置连线的长度范围。
连线宽度：设置连线的宽度范围。
连线颜色：选择连线的颜色是否跟随节点。
自定义颜色：设置连线的自定义颜色。
连线类型：选择连线的类型。如：实线、虚线等。
连线曲度：设置连线的曲度范围。

  • 数据项标签​

是否在控件上显示具体的数据，可调整显示数据的样式。
内容：默认和自定义两种模式，【自定义】：可以自定义设置，直接写入内容或在已加入的度量后写入单位或内容。
显示：选择是否显示数据标签，以及显示位置和对齐方式。
文字：设置文字的颜色、大小、旋转角度和距离。

  • 连线文字​

显示：是否显示连线上的文字。
字体样式：设置文字的样式，颜色，大小。

调整鼠标移动到控件上时的提示框样式。
显示提示：设置提示框是否显示。
背景色：设置背景颜色。
文字样式：设置字体颜色和字体大小。
指示器样式：设置指示器颜色和宽度。、

1.3 事件属性​

事件属性主要是控件的穿透。https://doc.tizdata.com/fastbi/1605

1.4 动效属性​

动效属性主要是控件的动效。https://doc.tizdata.com/fastbi/1588

2 不同样式基础关系图​

2.1 介绍与演示​

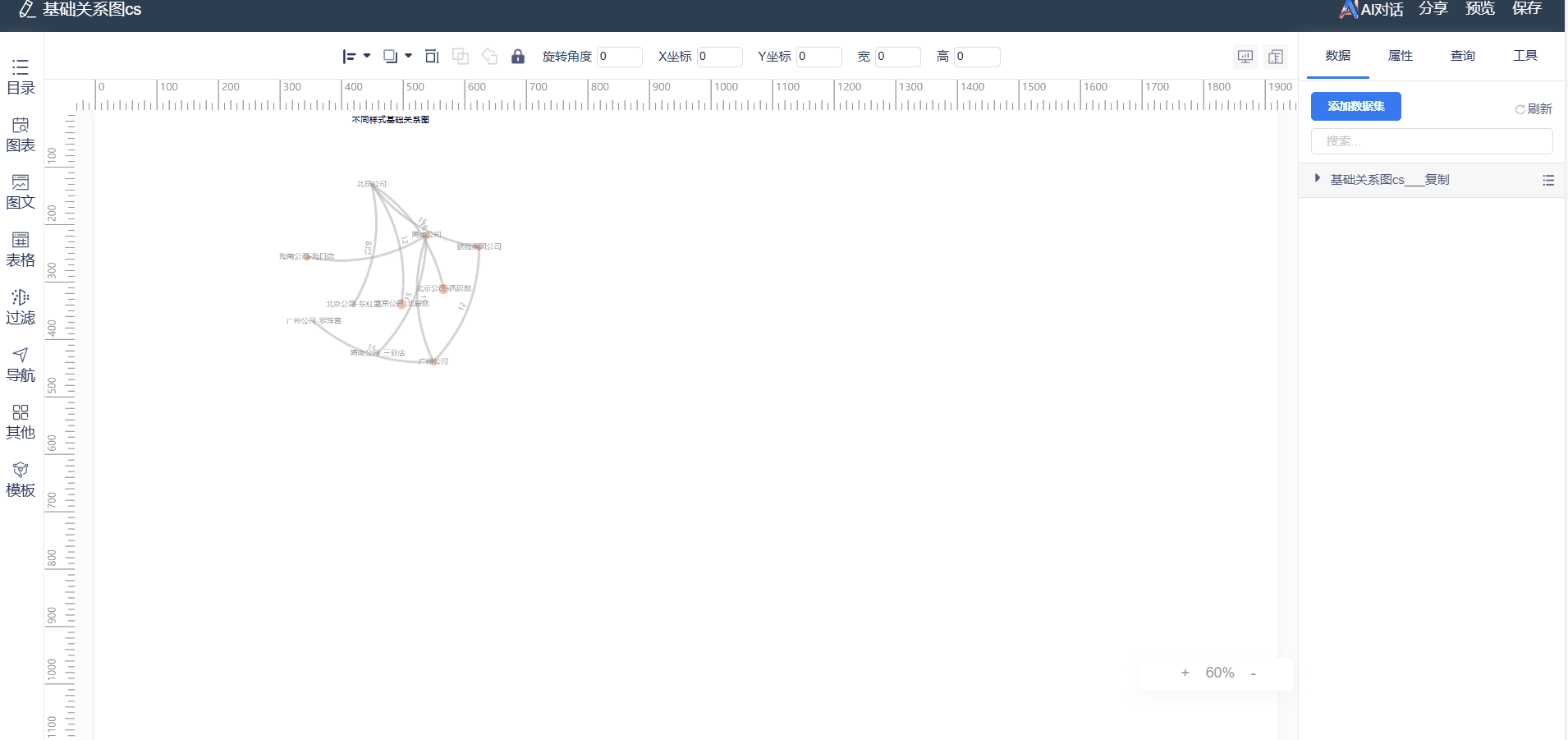

Preview

2.2 基础操作​

参考目录【1.基础关系图】完成基础配置。

2.3 关键性操作配置​

  • 节点设置
    节点形状：选择需要的节点形状样式。

3 不同样式基础关系图​

3.1 介绍与演示​

Preview

3.2 基础操作​

参考目录【1.基础关系图】完成基础配置。

3.3 关键性操作配置​

  • 图形基础
    节点缩放：开启节点缩放，通过鼠标滑轮进行图形的缩放。
