散点图

1 基础散点图​

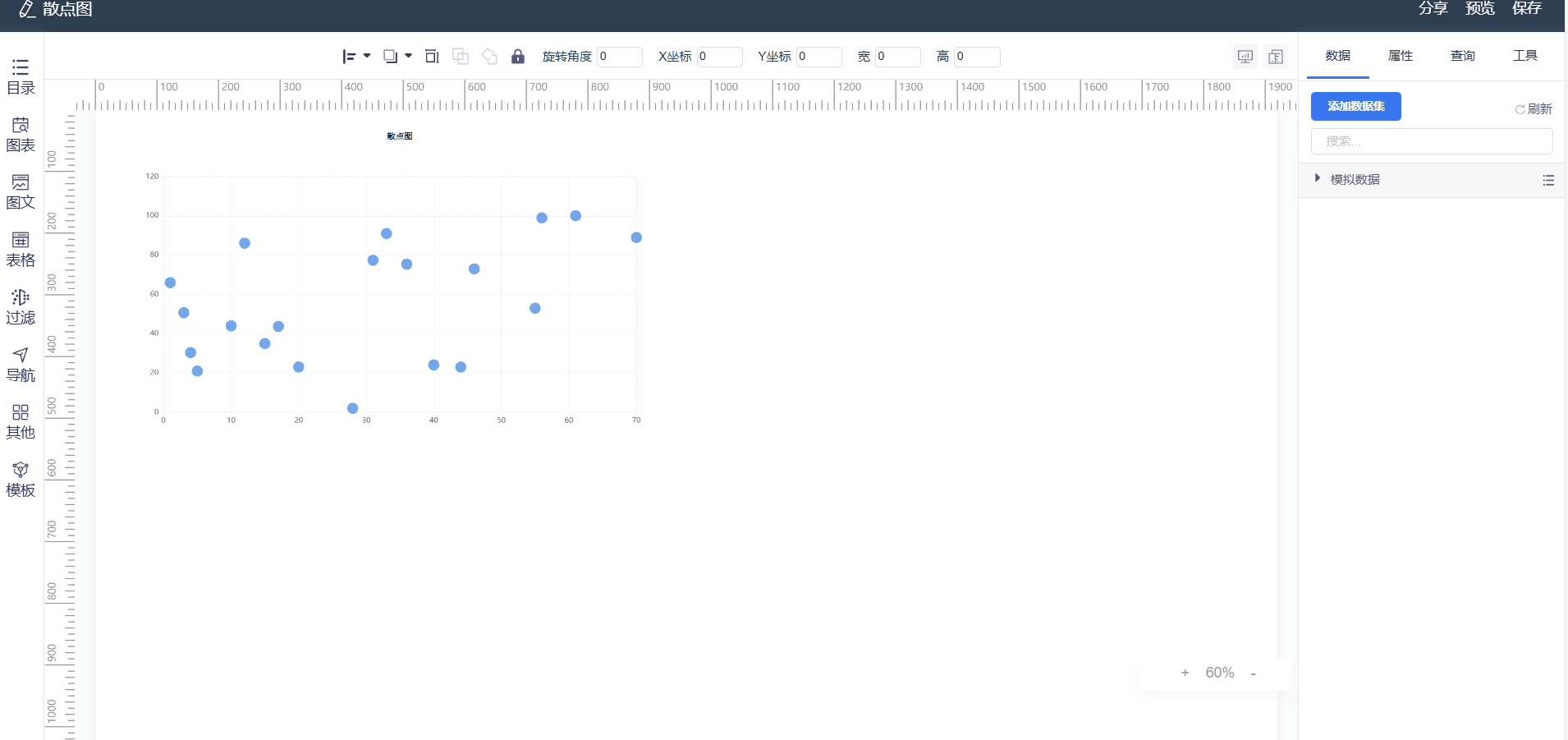

1.1 介绍与演示​

Preview

散点图是数据可视化领域中用于探索两个或多个变量间关系的核心图表类型，通过在二维或三维坐标系中以 “离散点” 的形式映射数据，直观呈现变量间的关联模式、分布特征及异常值，广泛应用于数据分析、科学研究、业务决策等场景，是数据探索与规律挖掘的基础工具。

1.2 使用教程​

1.2.1 基础属性​

基础属性可以对本控件的背景、边框、标题、选择器等属性的修改。

  1. 背景：颜色（纯色、渐变颜色）、背景图（显示方式）等设置；
  2. 边框：是否圆角（圆角度数设置）、边框（是否存在、边框尺寸、边框颜色、是否阴影）等设置；
  3. 标题：控件标题（是否显示）、显示高度、标题背景设置、字体样式设置、超链接、字体位置等设置；
  4. 选择器：选择器（是否显示）、背景设置、字体、展现方式（根据不同宽度来调整大小：窗口等分、分别定义占比、分别定义绝对宽度）等设置；

1.2.2 高级属性​

  • 图形基础​

图形边距：上边距、下边距、左边距、右边距
透明背景：是否开启

  • 横轴/X轴​

坐标轴类控件独有，轴线样式，显示文字的样式以及旋转角度。
显示轴线：设置轴线是否显示。
轴线样式：设置轴线的宽度与颜色。
刻度样式：设置是否显示刻度线，以及刻度线的长宽颜色。
文字样式：设置是否显示文字内容，以及文字旋转角度、间距、颜色、大小。
分割线样式：设置是否显示分割线，以及分割线宽度和颜色。

  • 纵轴/Y轴​

坐标轴类控件独有，柱线图通常情况下会用到左右两个刻度，所以这里的刻度线样式要分开配置。可以配置轴线样式，刻度样式以及刻度文字旋转。
刻度样式：设置刻度的倍率单位以及保留几位小数。
轴线样式：设置轴线是否显示，以及轴线宽度、颜色。
刻度线样式：设置刻度线是否显示，以及长度、宽度、颜色。
文字样式：设置文字是否显示，以及文字旋转角度、颜色、大小。
分割线样式：设置分割线是否显示，以及分割线宽度、颜色。
刻度数量：可以自定义刻度显示数量。
值范围：可以自定义Y轴刻度大小。

  • 气泡设置​

散点基准：填写散点大小值范围。
颜色类型：设置颜色变化类型。
基础颜色：设置提供默认配置好的多种主题颜色。
起始颜色：设置渐变开始的颜色。
结束颜色：设置渐变结束的颜色。
中心偏移：调整散点中心在图表中的位置。
阴影颜色：设置阴影的颜色。
X方向偏移：设置散点整体在图表X轴的偏移程度。
Y方向偏移：设置散点整体在图表Y轴的偏移程度。
模糊程度：设置散点的模糊程度。

调整鼠标移动到控件上时的提示框样式。
显示提示：设置提示框是否显示。
背景色：设置背景颜色。
文字样式：设置字体颜色和字体大小。
指示器样式：设置指示器颜色和宽度。

1.3 事件属性​

事件属性主要是控件的穿透。https://doc.tizdata.com/fastbi/1605

1.4 动效属性​

动效属性主要是控件的动效。https://doc.tizdata.com/fastbi/1588

2 轴线样式散点图​

2.1 介绍与演示​

Preview

2.2 基础操作​

参考目录【1.基础散点图】完成基础配置
注意：数据导入中至少要有两个度量！度量必须是数字类型。

2.3 关键性操作配置​

  • 横轴/X轴、y轴
    轴线：显示状态、设置轴位置、宽度、颜色
    刻度线：显示状态、设置长度、宽度、数量、颜色
    分割线：显示状态、设置轴类型、宽度、颜色

3 不同样式散点图​

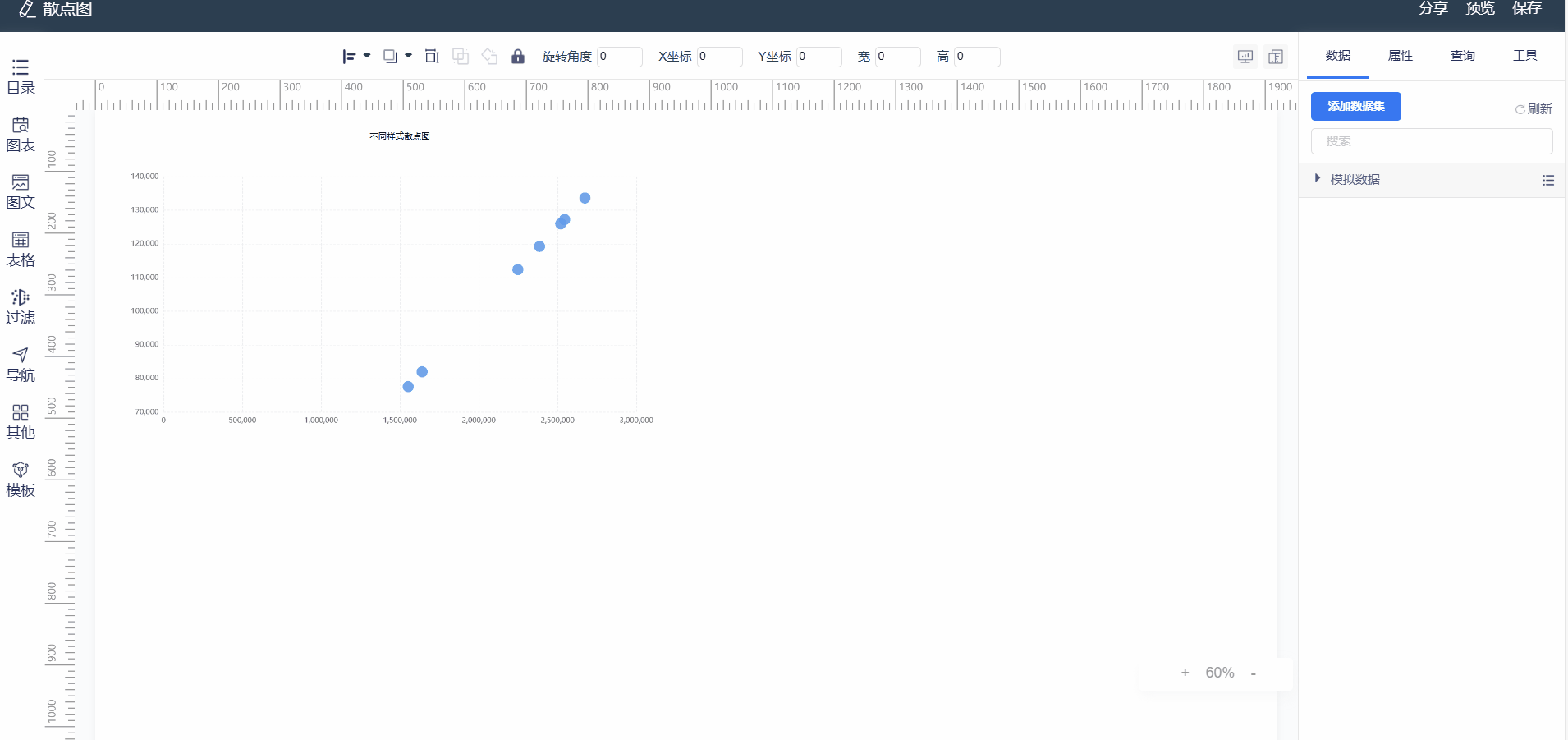

3.1 介绍与演示​

Preview

3.2 基础操作​

参考目录【1.基础散点图】完成基础配置

3.3 关键性操作配置​

  • 散点设置
    调整散点的基准大小值、颜色类型、三个轴的中心偏移度、X,Y轴方向偏移度以及其模糊程度
