分组堆积柱图
1.基础分组堆积柱图

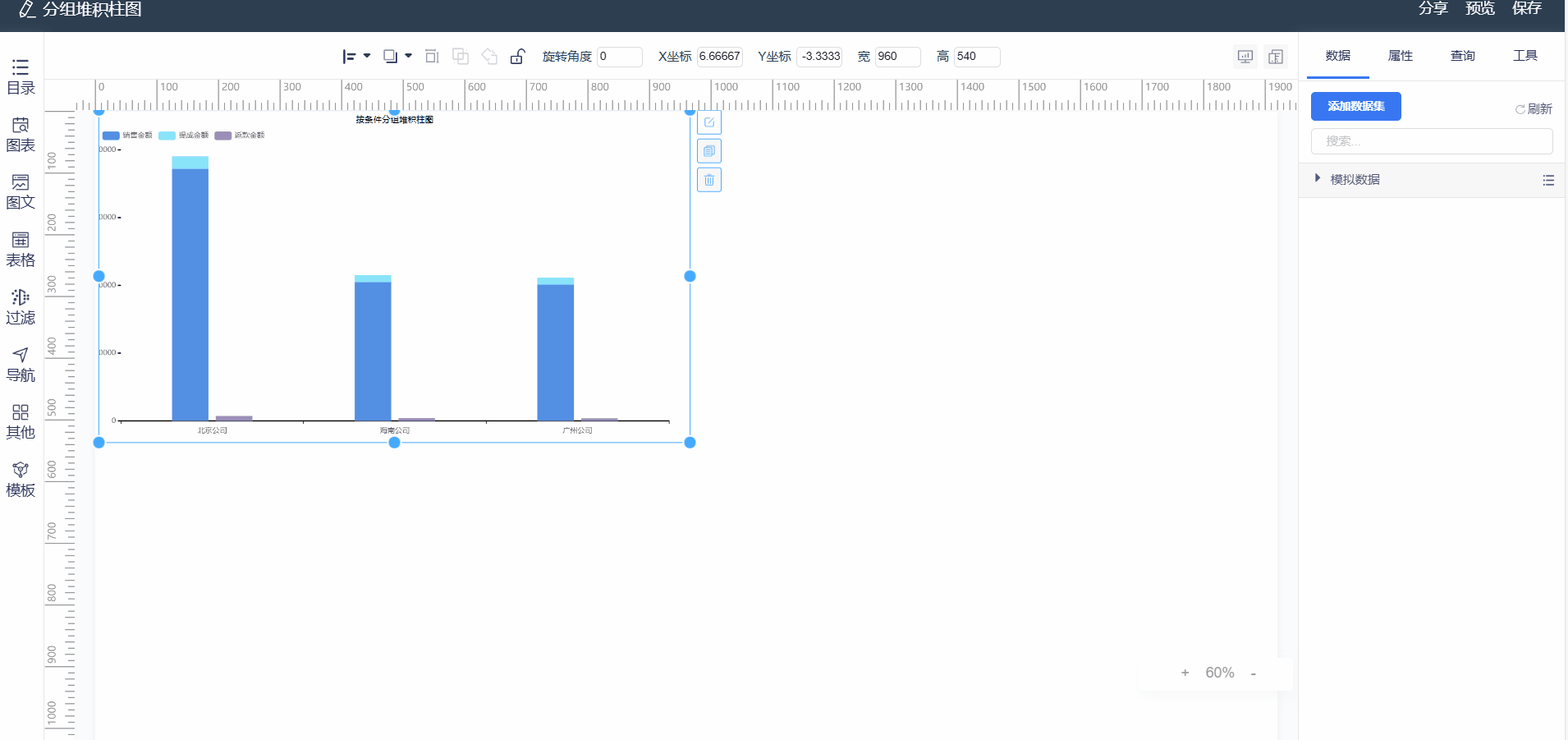

1.1 介绍与演示
分组堆积柱图是一种融合 “分组对比” 与 “堆叠构成” 双重特性的复合柱状图。它将数据按主维度划分为多个分组，每个分组内包含若干并列的柱子，而每个柱子又由不同颜色的子段堆叠而成，既可以对比不同分组间的整体数值差异，又能展示每个分组内各子类别的构成关系，适合多维度、多层级数据的综合分析。
1.2 使用教程
1.2.1 基础属性
基础属性可以对本控件的背景、边框、标题、选择器等属性的修改。
- 背景：颜色（纯色、渐变颜色）、背景图（显示方式）等设置；
- 边框：是否圆角（圆角度数设置）、边框（是否存在、边框尺寸、边框颜色、是否阴影）等设置；
- 标题：控件标题（是否显示）、显示高度、标题背景设置、字体样式设置、超链接、字体位置等设置；
- 选择器：选择器（是否显示）、背景设置、字体、展现方式（根据不同宽度来调整大小：窗口等分、分别定义占比、分别定义绝对宽度）等设置；
1.2.2 高级属性
-
图形基础
控件内部内容与控件边框的边距，常用于配合其他功能使用。
比如横轴文字倾斜，导致文字显示不全，那么就要调整下内边距；纵轴刻度较大或较小，那么就要调整左内边距；
增加图例时，图例可能以各种形式显示，那么就要依照实际需求进行内边距调整等；
-
横轴/X轴
坐标轴类控件独有，轴线样式，显示文字的样式以及旋转角度。
显示轴线：设置轴线是否显示。
轴线样式：设置轴线的宽度与颜色。
刻度样式：设置是否显示刻度线，以及刻度线的长宽颜色。
文字样式：设置是否显示文字内容，以及文字旋转角度、间距、颜色、大小。
分割线样式：设置是否显示分割线，以及分割线宽度和颜色。
-
纵轴/Y轴
坐标轴类控件独有，柱线图通常情况下会用到左右两个刻度，所以这里的刻度线样式要分开配置。可以配置轴线样式，刻度样式以及刻度文字旋转。
刻度样式：设置刻度的倍率单位以及保留几位小数。
轴线样式：设置轴线是否显示，以及轴线宽度、颜色。
刻度线样式：设置刻度线是否显示，以及长度、宽度、颜色。
文字样式：设置文字是否显示，以及文字旋转角度、颜色、大小。
分割线样式：设置分割线是否显示，以及分割线宽度、颜色。
刻度数量：可以自定义刻度显示数量。
值范围：可以自定义Y轴刻度大小。
-
数据项标签
是否在控件上显示具体的数据，可调整显示数据的样式。
内容：默认和自定义两种模式，【自定义】：可以自定义设置，直接写入内容或在已加入的度量后写入单位或内容。
显示：选择是否显示数据标签，以及显示位置和对齐方式。
文字：设置文字的颜色、大小、旋转角度和距离。
-
提示框
调整鼠标移动到控件上时的提示框样式。
显示提示：设置提示框是否显示。
背景色：设置背景颜色。
文字样式：设置字体颜色和字体大小。
指示器样式：设置指示器颜色和宽度。
-
柱形样式
设置柱状图中每个柱形的样式，选择柱形宽度、圆角、背景等设置；
-
分组堆积
设置需要进行堆积的分组时，可采用新建文件夹的方式操作。
-
颜色
设置柱状图中每个柱形的颜色样式。
颜色系列：选择提供默认配置好的多种主题颜色；
渐变色：开启渐变色控制开关，选择【渐变色度量】后，再设置起始颜色以及结束颜色；
-
图例
显示：选则是否开启图例功能。
显示方向：可以调整图例里的数据是从左往右显示，还是从上往下显示。
水平位置：调整图例的水平位置是居左、居中还是居右。
垂直偏移：可以调整图例的垂直位置。
交互方式：设置图例是否可以点击。如果支持点击，可对图形控件进行数据筛选显示。
字体大小：可调整图例的文字大小。
图标尺寸：可设置图标的宽高尺寸。
1.3 事件属性
事件属性主要是控件的穿透。https://doc.tizdata.com/fastbi/1605
1.4 动效属性
动效属性主要是控件的动效。https://doc.tizdata.com/fastbi/1588
2 按条件分组堆积柱图

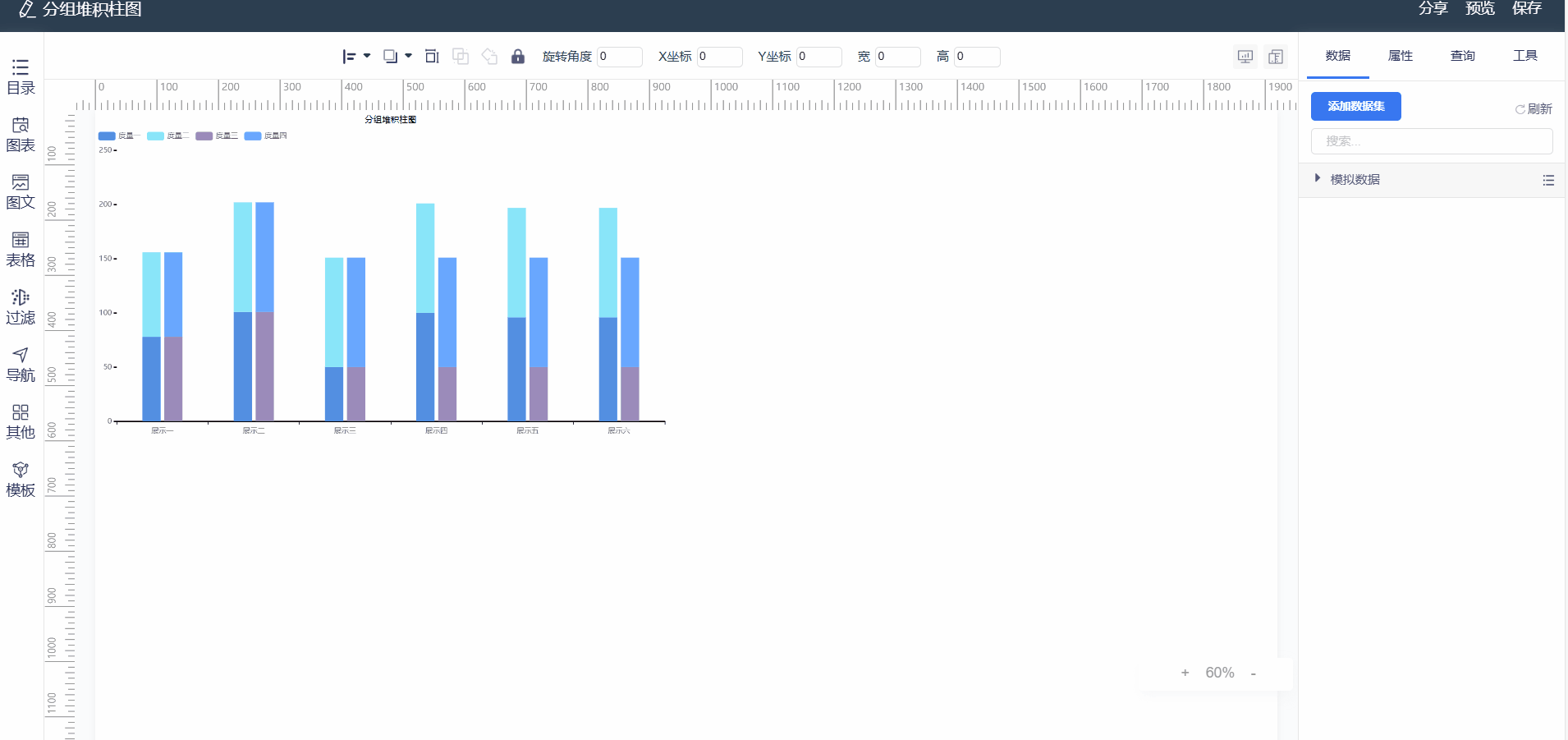

2.1 介绍与演示
2.2 基础操作
参考目录【1.基础分组堆积柱图】完成基础配置
2.3 关键性操作配置
- 分组堆积：通过新建文件夹，将需要堆叠的度量放入文件夹中；若有需求，可建立多个文件夹并进行分组。
